全自動平壓平模切機 (前緣送紙清廢型)

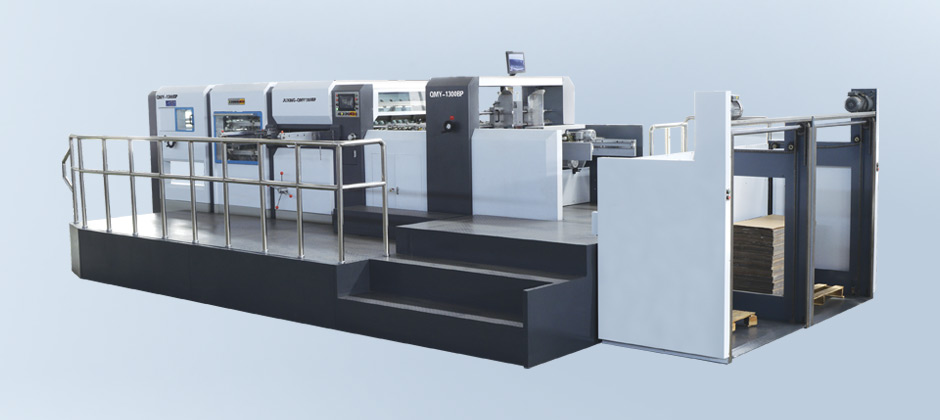

QMY1300BP/1500BP全自動平壓平模切機 (前緣送紙清廢型)

產品 · 參數

主要技術參數
型號 QMY1300BP
最大輸紙尺寸 （mm） 1300×960
最小輸紙尺寸 （mm） 400×410
最大模切尺寸 （mm） 1280×940
整機重量 （T） 17900
整機功率 （kw） 32.5
模切速度 （p/hr） 0-6000
模切厚度 （mm） 1-7
模切壓力 （T） 300
模切精度 （mm） ±0.5
外形尺寸 （mm） 9100×4530×2345
電源 3~380V(50Hz)
型號 QMY1500BP
最大輸紙尺寸 （mm） 1500×1100
最小輸紙尺寸 （mm） 540×400
最大模切尺寸 （mm） 1480×1080
整機重量 （T） 20700
整機功率 （kw） 36.5
模切速度 （p/hr） 0-5000
模切厚度 （mm） 1-7
模切壓力 （T） 300
模切精度 （mm） ±0.5
外形尺寸 （mm） 9600×4795×2400
電源 3~380V(50Hz)

特點 · 說明

特點說明

本機采用的前緣送紙結構吸送紙張， 能夠更好的減少對印刷表面的劃傷。

采用伺服電機及運動控制系統的技術結合，使整機運行平穩、可靠。

本機帶有清廢機構，可輕松清除模切后的三邊及里孔。（清廢結構為選配）。

電機采用進口元器件，穩定可靠。

采用變頻調速系統，實現無級變速。

局部 · 說明

  • + 前緣給紙部分

    前緣給紙機構，能夠有效防止和減少對紙張印刷表面的破壞。

  • +排廢部分

    排廢型模切機為選配型結構，本公司任意一款模切機，均可自由添加排廢機構。該排廢機機構可清除紙張三邊及里孔。

  • +電器部

    電器部分采用PLC可編程控制系統，實現從給紙、輸紙至模切、收紙的全程自動控制和檢測。并配有各種安全防護開關在遇任何意外狀況時均可自動停機。

  • +大轉矩離合器

    離合器采用大轉矩氣動離合器，反應速度快，力矩大，而且日常不用維護，且啟動、急停、點動均動作準確。

  • +主傳動

    本機主傳動采用蝸輪蝸桿及曲軸連桿結構，使傳動平穩，準確。蝸輪材料為蝸輪專用合金銅。蝸桿、曲軸為鉻鋼經淬火處理加工而成，強度高，使用壽命長，能夠承受大的模切壓力。

  • +模切部

    本機模切部根據瓦楞紙箱之特點，經過優化設計，使之更加適合于瓦楞紙箱的模切。中心定位結構及回旋式翻板機構，使換版，修版靈活、方便。本機采用木板釘定位與鎖版卡定位雙重定位方式，即快捷，又牢固。
